Centerless enfilade et plongée • Planage
Rectification
Centerless enfilade
Centerless plongée
Planage
Aciers • Inox • Aluminium • Cuivre • Laiton • Plastique (nylon…)…
Un parc machine complet pour répondre à toutes vos demandes en rectification et planage
Devis sous 48 h

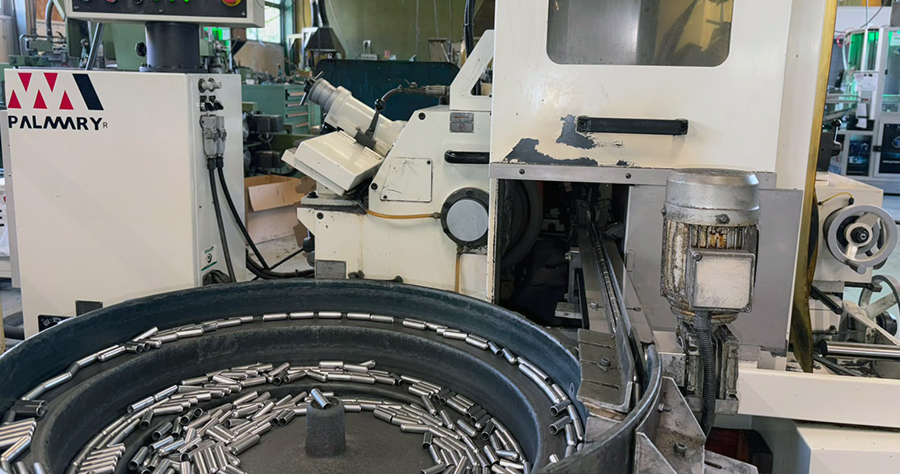

Rectification centerless enfilade
SDLB dispose de 15 machines CN et hydrauliques, pour des pièces de 2,5 à 80 mm de diamètre et jusqu’à 1 000 mm de longueur.
La rectification est une opération de finition par abrasion : elle reprend une pièce déjà usinée pour en corriger la cote, la géométrie et l’état de surface.
La rectification en enfilade permet de rectifier des pièces cylindriques sur toute leur longueur, sans serrage de la pièce entre pointes : la pièce avance en continu entre la meule de travail et la meule d’entraînement.
Le procédé est particulièrement adapté aux pièces cylindriques de diamètre constant, telles que les axes, tiges, goupilles ou pièces de révolution. L’alimentation en continu permet de travailler efficacement sur des productions en série, avec une excellente répétabilité d’une pièce à l’autre.
Il permet d’obtenir un diamètre régulier, une très bonne précision dimensionnelle, ainsi que des états de surface et des géométries — circularité, cylindricité, rectitude — maîtrisés sur toute la longueur rectifiée.
Capacités en enfilade
| Diamètre | 2,5 à 80 mm |
| Longueur | 1 000 mm maxi |
| Tolérances | jusqu’à 5 µm |
| État de surface | Ra jusqu’à 0,2 µm |
| Séries | 50 à plusieurs millions |
| Parc machine | 15 machines CN et hydrauliques |
Capacités en plongée
| Diamètre | 2,5 à 60 mm |
| Longueur | 250 mm maxi |
| Diamètres simultanés | jusqu’à 10 |
| Tolérances | jusqu’à 5 µm |
| État de surface | Ra jusqu’à 0,2 µm |
| Séries | 50 à plusieurs millions |
| Parc machine | 14 machines CN et hydrauliques |

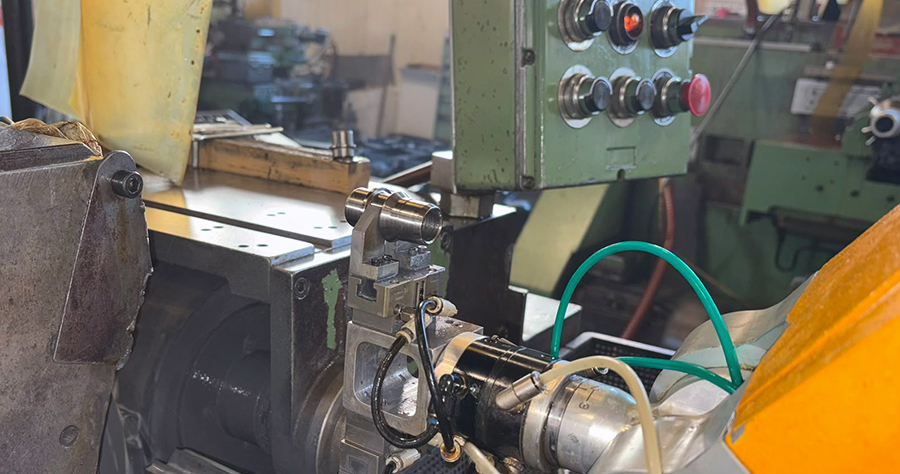

Rectification centerless plongée
La rectification en plongée est utilisée pour les pièces présentant plusieurs diamètres, ou des formes qui ne permettent pas un travail en enfilade. Notre gamme de machines centerless plongée répond aussi bien aux besoins de pièces simples (1 seul diamètre) réalisées sur machines traditionnelles qu’à ceux de pièces de haute technicité (jusqu’à 10 diamètres en simultané) sur machine CN.
Rectifier plusieurs diamètres simultanément permet de garantir la géométrie de la pièce, notamment la concentricité et le battement entre les différents diamètres. Le procédé est particulièrement adapté aux pièces complexes qui demandent une grande précision géométrique.
SDLB dispose de 14 machines CN et hydrauliques, pour des pièces de 2,5 à 60 mm de diamètre et jusqu’à 250 mm de longueur.
Ces pièces peuvent aussi être moletées ou roulées et marquées au laser dans le même atelier ; les cotes sont suivies par contrôle statistique.

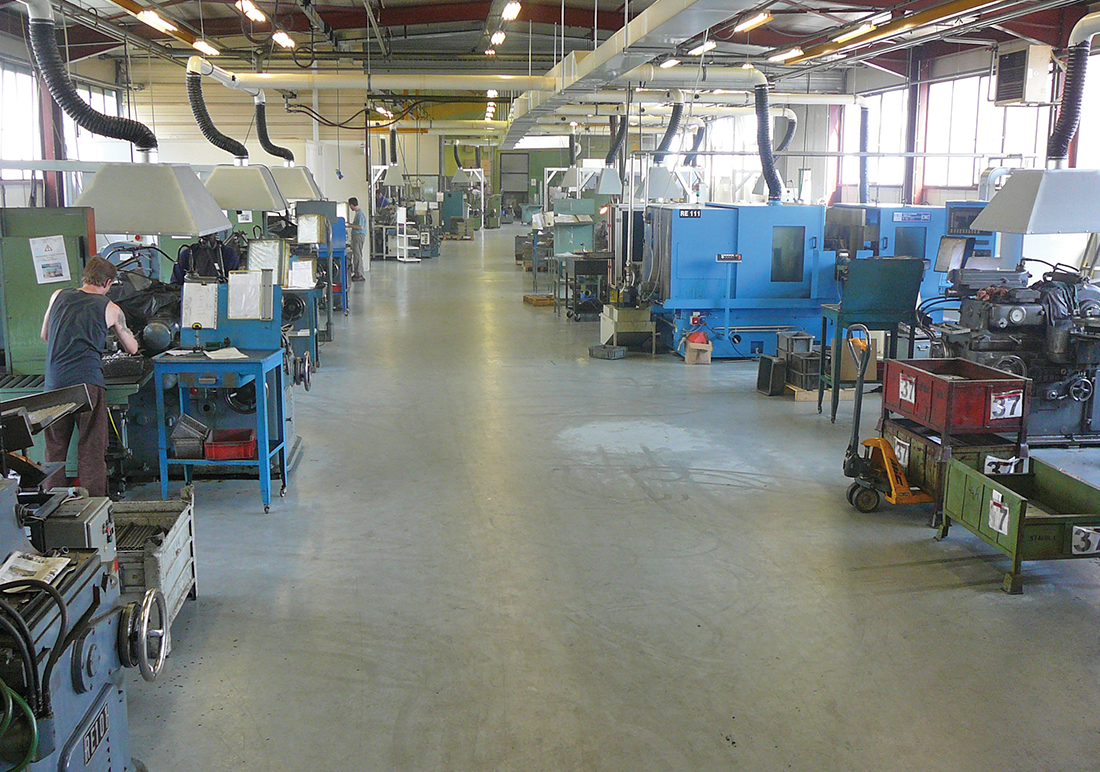

La rectification s’appuie sur les moyens de l’ensemble de l’atelier : 60 machines sur 3 000 m², des process automatisés par robots 6 axes, les diamètres contrôlés en production et un tri 100 % par caméra, dans un atelier certifié ISO 9001 depuis 2000.
SDLB rectifie en sous-traitance les pièces issues du décolletage et de la frappe, à partir de 50 pièces et jusqu’à plusieurs millions.

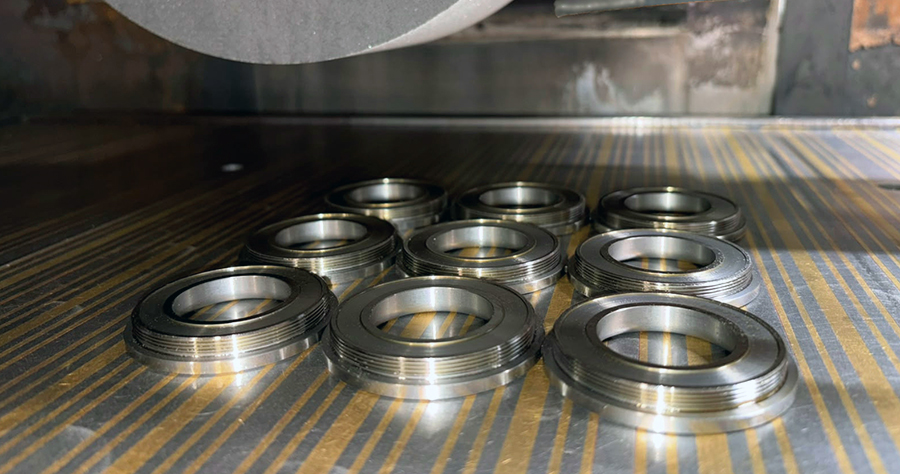

Planage
SDLB dispose de 4 machines CN de planage, avec un plateau magnétique de 400 × 700 mm maxi.
La rectification plane, ou planage permet de rectifier une surface afin d’obtenir une bonne planéité, une épaisseur régulière et un état de surface maîtrisé.
Elle est utilisée pour les pièces présentant une ou plusieurs faces planes nécessitant une finition précise : la pièce est maintenue sur un plateau magnétique pendant que la meule travaille la surface à rectifier.
Ce procédé permet notamment de corriger les défauts de planéité et d’ajuster précisément une cote ou une épaisseur, selon les caractéristiques de la pièce.
Capacités en planage
| Plateau magnétique | 400 × 700 mm maxi |
| Tolérance | jusqu’à 5 µm |
| État de surface | Ra jusqu’à 0,2 µm |
| Séries | 50 à plusieurs millions |
| Parc machine | 4 machines CN |
Un besoin en rectification ?
Transmettez-nous votre plan : nous étudions la faisabilité et vous répondons avec des capacités et des délais adaptés à votre série.
