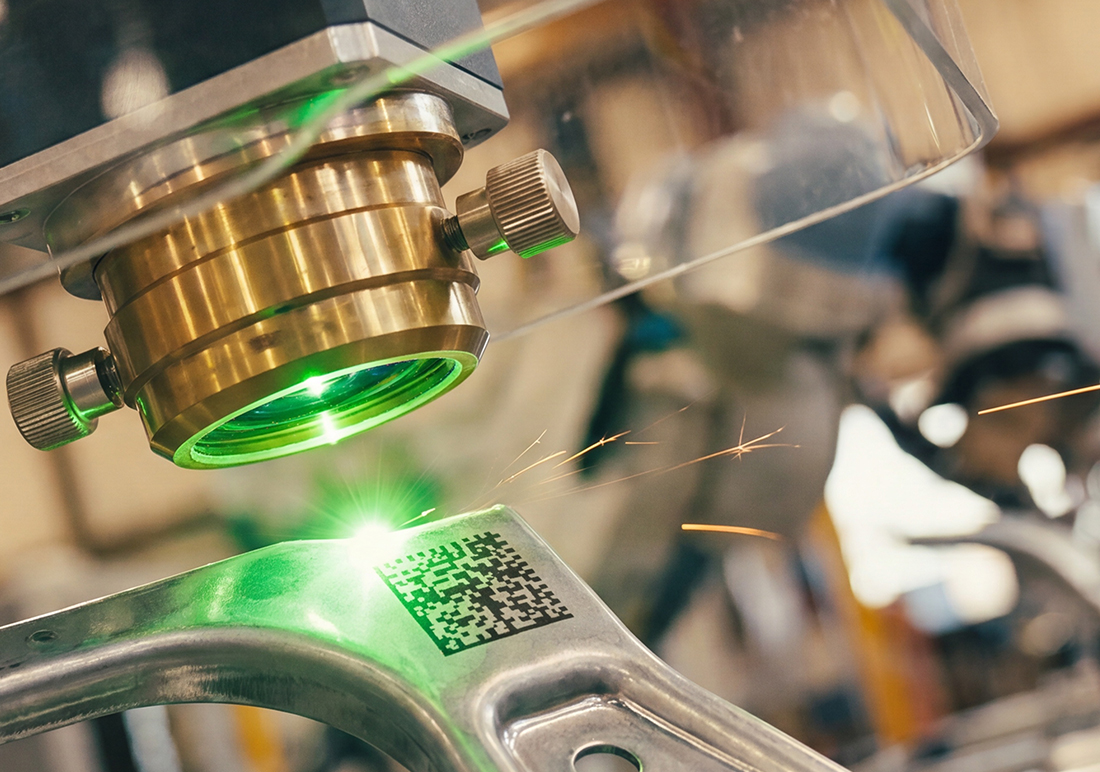

Marquage laser d'un code datamatrix sur pièce métallique

Références, logos, datamatrix et codes-barres

Marquage laser datamatrix sur métaux et plastiques

Plateau rotatif 2 postes

Chargement et déchargement en temps masqué

Matériaux

Aciers • Inox • Aluminium • Cuivre • Laiton …

Depuis 2011, le marquage laser Datamatrix, nous permet d’identifier et de tracer vos pièces.
Devis sous 48 h

Le marquage sur métaux et sur plastiques

Le marquage laser identifie durablement une pièce directement sur sa surface et assure sa traçabilité, sans ajout d’encre ni d’étiquette. Il sert à réaliser des références, numéros de série, logos, codes-barres ou codes Datamatrix, sur des pièces planes, cylindriques ou de formes plus complexes.

  • Sur les métaux — aciers, inox, aluminium, cuivre, laiton — le rendu dépend du matériau, de son état de surface et du résultat recherché. Les paramètres du laser sont adaptés pour obtenir le contraste, la profondeur et la lisibilité nécessaires, en tenant compte des traitements de surface, des opérations de nettoyage ou des contraintes d’utilisation de la pièce.
  • Sur les plastiques, le laser produit une modification de couleur, un contraste ou une gravure, selon la composition du matériau. Le marquage obtenu est permanent et convient à l’identification comme à la traçabilité des pièces.

Le marquage laser (Datamatrix) s’intègre à la chaîne de parachèvement, aux côtés de la déformation à froid et de la rectification centerless enfilade ou plongée, avec le même suivi qualité.

Le marquage s’appuie sur les moyens de l’ensemble de l’atelier : 60 machines sur 3 000 m², des process automatisés par robots 6 axes, un contrôle dimensionnel et un tri 100 % par caméra, dans un atelier certifié ISO 9001 depuis 2000.

SDLB marque vos pièces en sous-traitance : vous nous confiez vos séries, nous les identifions et vous les retournons prêtes à monter.

Le marquage Datamatrix

SDLB réalise le marquage de codes Datamatrix pour la traçabilité des pièces, aussi bien sur des surfaces planes que cylindriques. Le procédé et le positionnement du marquage sont adaptés à la géométrie de la pièce, afin de conserver une bonne définition du code et d’en permettre la relecture.

Après marquage, une caméra de relecture contrôle la qualité et la lisibilité du code. SDLB tient une classe de relecture A/B, sur une échelle allant de A à F.

La taille d’un Datamatrix dépend du nombre de données à encoder, de la taille des cellules, du matériau, de l’état de surface et du système utilisé pour sa lecture.

  • SDLB marque des codes à partir de 2×2 mm.
  • La capacité d’encodage monte jusqu’à 510 caractères sur un code de taille adaptée

La surface disponible et le volume de données vont de pair, et nous déterminons l’un à partir de l’autre sur votre plan.

Capacités en marquage Datamatrix

Taille mini du code 2 × 2 mm
Capacité d’encodage jusqu’à 510 caractères
Contrôle après marquage caméra de relecture, classe A/B sur une échelle A à F
Supports surfaces planes et cylindriques
Types de codes Datamatrix, codes-barres, références, numéros de série, logos

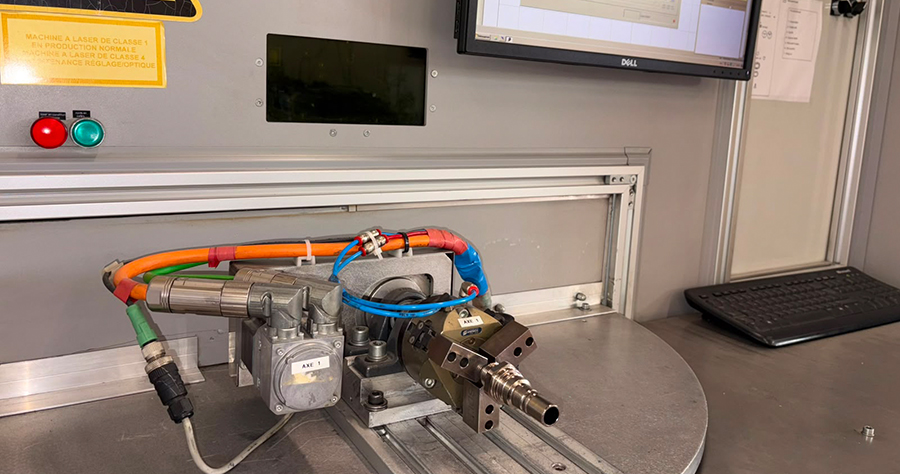

Poste de marquage laser SDLB : montage de pièce sur plateau et pupitre de commande

Capacités en marquage circulaire

Diamètre admissible 120 mm maxi
Amplitude de marquage 320°
Série minimum 30 pièces
Cadence plateau rotatif 2 postes, chargement en temps masqué

Le marquage laser circulaire

SDLB est équipé d’un laser à mandrins numériques permettant un marquage sur 320°.

Le plateau rotatif à 2 postes permet de travailler en temps masqué : pendant le marquage d’une pièce, l’opérateur charge ou décharge le second poste.

Le système réduit les temps d’attente entre deux cycles et augmente la cadence sur les productions en série.

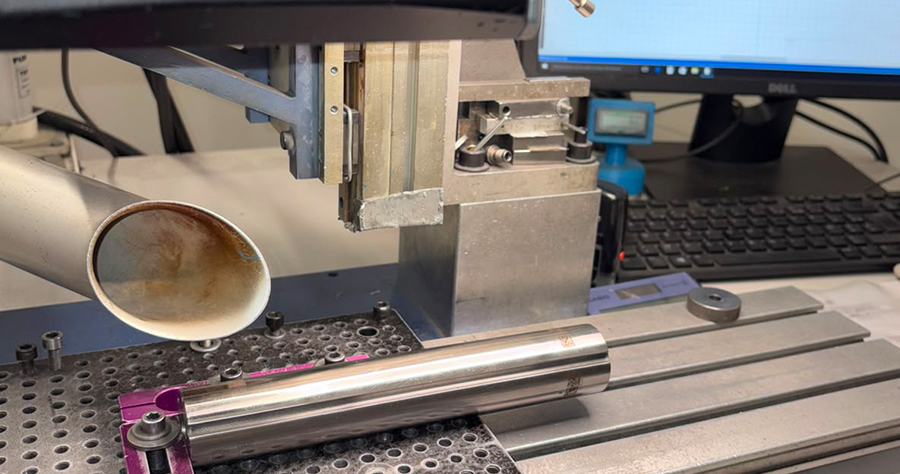

Le marquage laser plan

Mandrins internes et externes, étaux et montages universels : le positionnement est adapté au marquage plan du plus grand nombre de formes de pièces.

Le marquage plan couvre les faces, méplats et surfaces planes des pièces de révolution comme des pièces prismatiques.

Le montage est étudié au cas par cas afin de garantir la répétabilité du positionnement d’une pièce à l’autre, condition d’un marquage régulier en série.

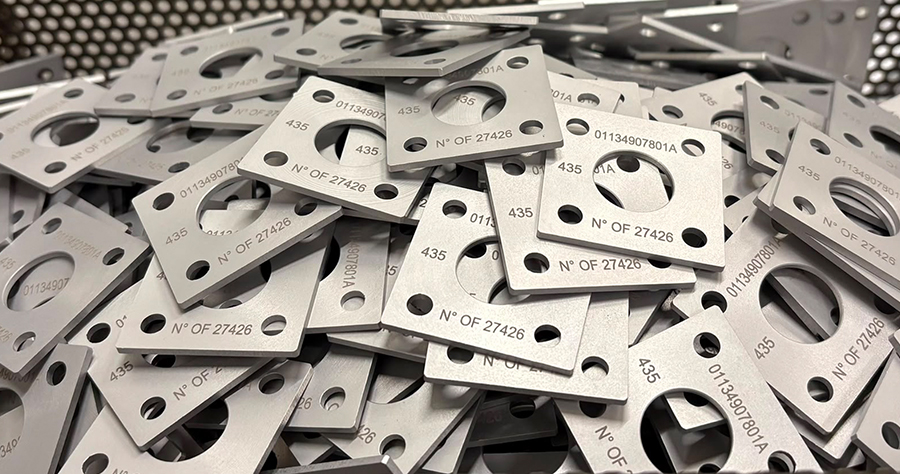

Pièces métalliques plates marquées au laser avec numéro d'ordre de fabrication et référence
Marquage laser d'une pièce annulaire sur poste équipé d'un écran de contrôle

Le marquage laser sur formes complexes

Grâce à son laser 3D, SDLB réalise des marquages précis sur des géométries complexes : surfaces sphériques, inclinées, courbes ou profils spécifiques.

Le laser s’adapte aux variations de hauteur et à la géométrie de la pièce pour réaliser des textes, logos, références ou codes de traçabilité sur l’ensemble de la zone à marquer.

Un besoin en marquage laser ?

Transmettez-nous votre plan : nous étudions la faisabilité et vous répondons avec des capacités et des délais adaptés à votre série.
